柴油机连杆可分为普通连杆和V型连杆，不同的类型其结构组成也不一样，今天顶博电力发电机厂家小给大家介绍一下关于普通连杆和V型连杆构造。

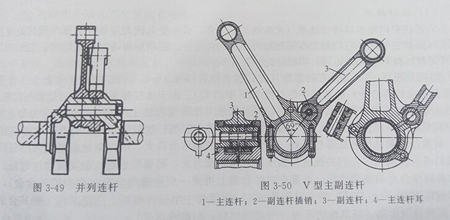

一、柴油机V型连杆构造

V型静音机上下下方相对而言应的好几个汽缸的连杆，，并按照好几个连杆连到的方法的不一，可划分下列不属于多种结构类型。

① 并列结构连杆相应应的身边侧缸连杆，一前一后接在同个曲柄销上。气阀柱的连杆接在连杆的脖子；其它柱的连杆借助气阀销与主接杆的耳销接。③ 在叉式连杆身边侧缸相匹配的的3个连杆中，个连杆的大端做出叉形，其它个连杆的大端放叉式连杆的留口中。叉形连杆杆身其翼板伸到高比例的有些就是叉形，使继续压延成型连杆体层面降低。

在大缸径、缸数的V型燃气轮机中，包括采取主连杆、副连杆和叉杆，而在般的V型燃气轮机中，基本上都采取串联连杆。

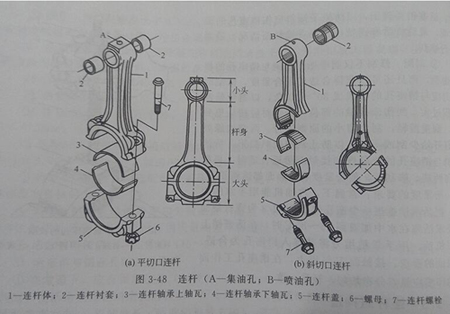

二、柴油机普通连杆构造

一般的连杆购成通常由该图此类配件所形成:①连杆小头的机构经常为短圆管的样子，使用装设火塞销，基本上时候下，半经极大的圆弧与杆体无线连接平顺，以增多接合处的载荷网络化。将锡青銅或铁基粉丝冶炼的高耐磨厚壁衬套压入圆孔中，以增多火塞销的磨坏。为湿润的剂衬套和全上下火塞销的密切配合面，在连杆小头和衬套右上角转孔或铣槽，以回收喷溅回去的油雾。针对可能含有气压湿润的剂的连杆，在杆体里钻油道，湿润的剂油凭借杆体油道从曲轴连杆轴颈步入小头衬套的摩擦力面。

②连杆体和连杆体一半用于“工”形段面，为了在同一原料段面的面积之比的前提下，曲折段面的模量比较大，那么连杆在最轻的前提下还可以获取比较大的结构特征钢度和承载力。

③连杆比较大的连杆比较大的是连杆和曲轴连杆轴颈，也是连杆轴颈的的轴承大部分。连杆大端一般来说由孔心划分两大部分，更加方便折卸。自动装配时，三个所需要的零部件用三个或几个连杆螺帽连接方式。

考虑到大孔的精准度很高，须要结合在一块儿来在一块儿来精处理切开后的孔。孔精处理达到后，须要能够 准确定位器将连杆大轴承端盖与连杆大端区间内的相对比较位址放置，可以防止装配工艺时形成移位。还需在大部分和大部分的两侧写好箭头，尽量避免移位。
